氨制冷裝置用氨液分離器
1 主題內容與適用范圍
本標準規定了氨制冷裝置用氨液分離器(以下簡稱分離器)的術語、產品分類、技術要求、試驗方法、檢驗規則、標志、包裝和運輸。
本標準適用于氨制冷裝置用氨液分離器。
2 引用標準
GB 1226 一般壓力表
GB 12241 安全閥一般要求
GB/T 13306 標牌
JB/T 6917 制冷裝置用壓力容器
JB/T 6918 制冷用金屬與玻璃燒結液位計和視鏡
ZB J73 027 制冷設備清潔度測定一般規定
ZB J73 042 制冷用壓力、壓差控制器
3 術語
3. 1 氨液分離器
系用以分離自蒸發器進入氨壓縮機中的氨液，防止氨液進入壓縮機產生濕壓縮行程和液擊現象的設備。
4 產品分類
4. 1 型式
分離器的結構型式為立式。
4. 2 型號
4. 2. 1 型號表示方法

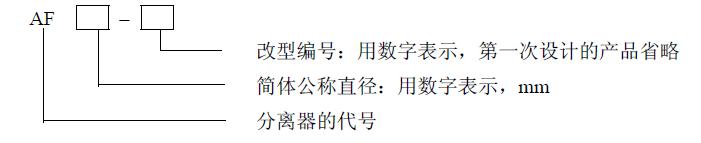

分離器的型號由大寫漢語拼音字母和阿拉伯?dāng)?shù)字(以下簡稱數字)組成。其型號的表示方法規定如下：
4. 2. 2 型號示例
AF1000： 表示筒體公稱直徑為 1000 mm 的分離器。
4. 3 基本參數

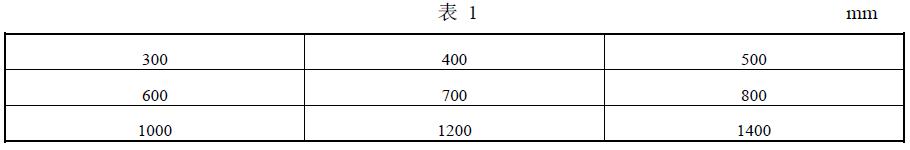

分離器的筒體公稱直徑應符合表 1 的規定。
4. 4 設計條件
a. 設計壓力： 1.4 MPa；
b. 設計溫度： 38℃。
5 技術要求
5. 1 一般要求
分離器應符合本標準的規定，并按經規定程序批準的圖樣和技術文件制造，也可按用戶和制造廠的協議制造。
5. 2 材料
5. 2. 1 分離器主要受壓元件的材料應具有材質證明書。
5. 2. 2 分離器所用的材料應符合 JB/T 6917 的規定。
5. 3 冷、熱加工成型
分離器的冷、熱加工成型應符合JB/T 6917 的規定。
5. 4 焊接與無損探傷
分離器的焊接與無損探傷應符合JB/T 6917 的規定。
5. 5 試板與試樣
分離器的試板與試樣應符合JB/T 6917 的規定。
5. 6 零、部件
分離器的筒體、封頭、法蘭、支座等零、部件應符合JB/T 6917 的規定。
5. 7 安全附件
分離器的安全附件除應符合JB/T 6917 的規定外，還應符合以下規定：
a. 超壓泄放裝置應符合 GB 12241 和有關標準的規定；
b. 高壓切斷裝置應符合 ZB J73 042 的規定；
c. 液位計和視液鏡應符合 JB/T 6918 的規定；
d. 壓力表應符合 GB 1226 的規定。
5. 8 開孔和開孔補強
分離器的開孔和開孔補強應符合JB/T 6917 的規定。
5. 9 耐壓和氣密要求
分離器應經耐壓試驗和氣密試驗，其要求按JB/T 6917 的規定。
5. 10 清潔度
分離器內部應清潔，其與制冷劑接觸部位的雜質含量應不超過 800 mg/m2。
5. 11 外觀質量
分離器造型應美觀大方，焊縫表面應無裂紋、氣孔、弧坑和夾渣，外表面應涂油漆，油漆應均勻光滑、色澤一致，不應有影響外觀的缺陷。
5. 12 成套性
成套供應的分離器還應包括：
a. 氨液進、出口接頭；
b. 氨氣進、出口接頭；
c. 成組裝配法蘭；
d. 放油(排污)接頭；
e. 放空接頭；
f. 安全閥接頭；
g. 液位計接頭；
h. 平衡管接頭。
5. 13 附件
5. 13. 1 分離器的附件為：
a. 安全閥；
b. 液位計；
c. 浮球閥或其他裝置(按結構上的需要配置)；
d. 氨閥；
e. 放油閥或放油螺塞；
f. 放空閥。
5. 13. 2 分離器的其他附件應符合相應標準的規定。
