介紹溫度沖擊試驗箱冷系統維修項目（課題）

 介紹溫度沖擊試驗箱冷系統抽真空和制冷劑充注的操作

介紹溫度沖擊試驗箱冷系統維修項目組組長

項目組

成  員

介紹溫度沖擊試驗箱冷系統維修工作任務

1

掌握低壓單側、高低壓雙側、自身抽真空的正確、規范的操作方法并達到要求；

制冷劑正確規范的充注操作并達到要求。

2

介紹溫度沖擊試驗箱冷系統維修工作要求

介紹溫度沖擊試驗箱冷系統維修理論要求

小型制冷空調設備制冷系統抽真空、充注制冷劑、水分排除、放空的方法與注意事項

介紹溫度沖擊試驗箱冷系統維修技能要求

（1）掌握各種抽真空的方法；

(2) 掌握制冷劑的充注方法。

介紹溫度沖擊試驗箱冷系統維修工作重點

低壓單側抽真空、制冷劑的充注方法。

介紹溫度沖擊試驗箱冷系統維修工作難點

低壓單側抽真空

新課培訓條件

介紹溫度沖擊試驗箱冷系統維修理論儲備

真空泵的結構分析

介紹溫度沖擊試驗箱冷系統維修技能準備

操作過程中的安全防范辦法

新課內容

1介紹溫度沖擊試驗箱冷系統維修新課導入

抽真空的目的

2介紹溫度沖擊試驗箱冷系統維修工作任務

任務一：

  低壓單側抽真空的操作

任務二：

高、低壓雙側抽真空的操作

任務三：

自身抽真空的操作

任務四：

制冷劑的充注

3介紹溫度沖擊試驗箱冷系統維修工作素材

（資源）

蒸發器或干燥過濾器泄漏介紹溫度沖擊試驗箱冷系統一臺；高壓氮?dú)馄恳恢唬粶p壓器高壓軟

管一根，R12制冷劑一瓶；焊接設備一套；修理閥一只；真空壓力表一只；真空泵一臺；檢漏儀一臺；洗滌靈一瓶；充注設備一套

4介紹溫度沖擊試驗箱冷系統維修工作步驟

1. 低壓單側抽真空的操作

(1) 檢査并確定制冷系統內的制冷劑基本排空。

(2) 在壓縮機的維修工藝管上焊接帶有真空表的修理閥。

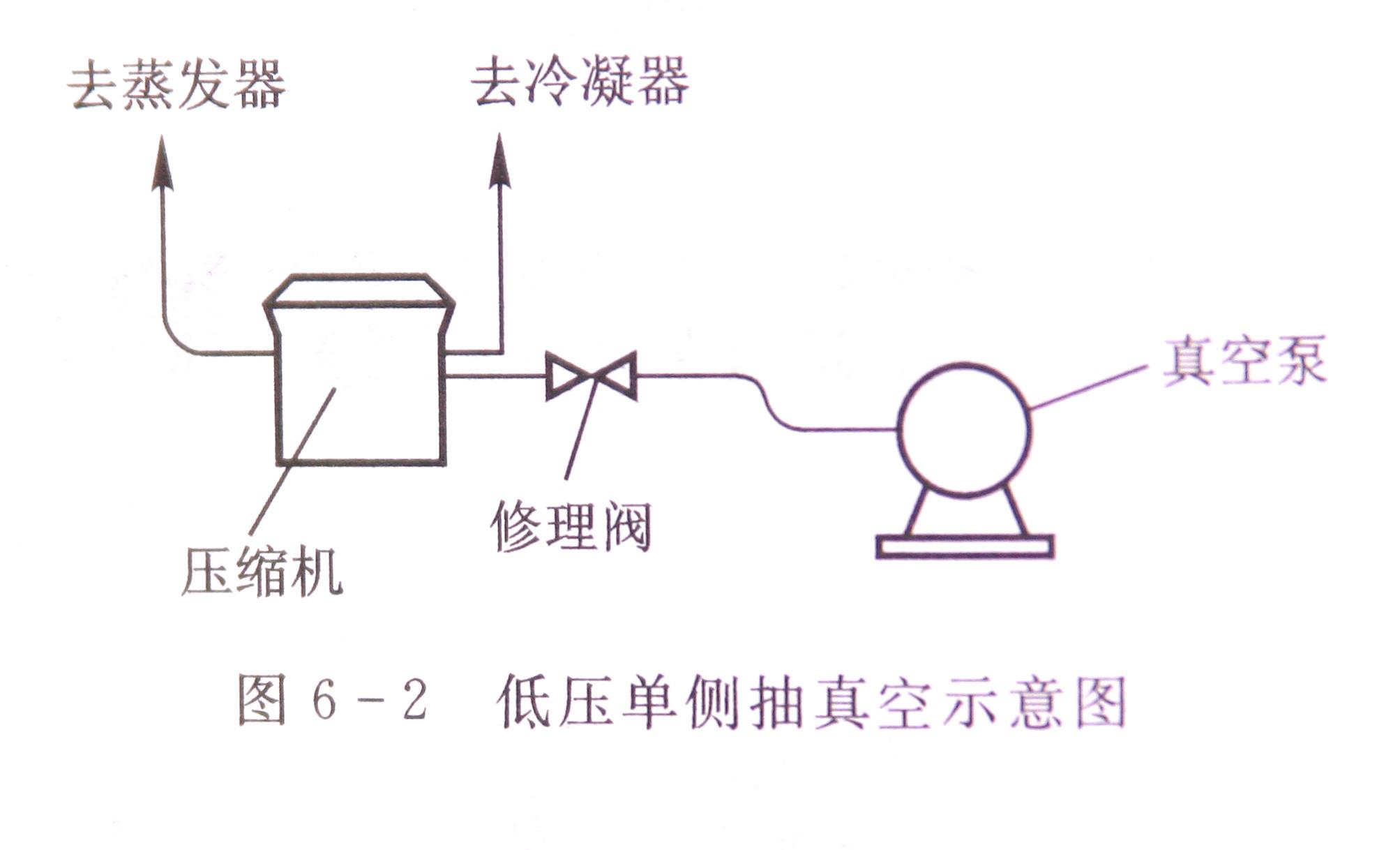

(3) 用一根膠管將真空泵的抽氣口與帶有真空壓力表的修理閥連接起來，如圖6 -2所示。

(4) 關閉修理閥開關，然后起動真空泵，同時再緩慢打開修理閥的開關進行抽真空。

(5〉30 min后，關閉修理閥，并觀察真空壓力表指針變化，若壓力無回升，說明系統有滲漏。此時可繼續抽真空使系k內壓力為-0.1 MPa，并保持該壓1~2h 不變。

(6) 關閉修理閥開關，然后再切斷真空泵電源。

2. 高、低壓雙側抽真空的操作

(1) 檢査并確定制冷系統內的制冷劑基本排空。

(2) 在壓縮機的維修工藝管上焊接帶有真空表的修理閥。

(3) 在雙尾干燥過濾器的工藝管上焊接帶有真空壓力表的修理閥。

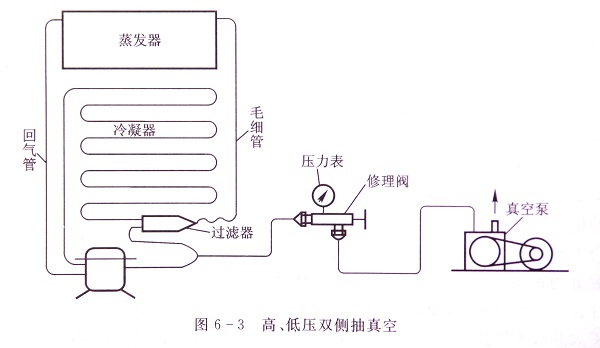

(4) 用軟管將壓縮機、干燥過濾器修理閥與真空泵并聯在一起，其連接方法如圖6-3所示。

(5) 起動真空泵，同時進行抽真空操作，使表壓降至-0.1 MPa。

(6) 用封口鉗將干燥過濾器上的工藝管封死后，關閉修理閥。繼續抽真空30~60min左右。

(7) 關閉修理閥開關，然后再切斷真空泵電源。

3. 自身抽真空的操作

(1) 檢査并確定制冷系統內的制冷劑基本排空。

(2) 在壓縮機的維修工藝管上焊接修理閥。

(3) 用鋼鋸將壓縮機高壓排氣管與冷凝器割開分離。

(4) 在高壓管上套一段軟橡膠管并將其伸進裝有水的杯子中，把冷凝器人口端套一封口的 軟橡膠管，關閉修理閥，其連接如圖6-4所示•

(5) 起動壓縮機，水杯中開始出現氣泡，壓縮機繼續工作直至水杯中無氣泡為止。

(6) 將制冷劑鋼瓶與修理閥連接起來，微開修理閥，向制冷系統內充注少量制冷劑。當水杯中再次出現氣泡時馬上封閉排氣口軟管，同時使壓縮機停止運行。

(7) 打開制冷劑鋼瓶和修理閥門，繼續充注制冷劑，直到冷凝器管口橡膠管開始膨脹，此時立即停止充氣。

(8) 迅速拆下橡膠軟管，并馬上將冷凝器與壓縮機焊接成一體。

4. 制冷劑的充注

(1) 對制冷系統進行抽真空操作(操作方法前面已敘述）。

(2) 根據介紹溫度沖擊試驗箱冷系統制冷劑的需求量，用計量加液器從制冷劑鋼瓶取出所需的制冷劑量（取出方 法前已敘述）。

(3) 將加液閥接頭上的輸液膠管接到制冷系統的工藝管上，其連接方法如圖6-5所示。

(4) 如圖6-5所示，根據當時的環境溫度、制冷劑的種類，轉動標尺上對應的刻線旋轉到與液面計相應的位置，這時液面所對應的刻度即為該制冷劑在此溫度下的容重。

(5) 打開閥4(圖6-5)進行制冷劑的充注，同時觀察加液器液面下降的刻度（注入量），達到規定量以后，立即關閉閥4。

(6) 起動壓縮機并觀察制冷系統的壓力是否正常，如正常則充注完畢，否則還應調整充注量。

(7) 在壓縮機工作狀態下，對工藝管進行封離操作。首先在工藝管尾端用封口鉗將其夾扁剪斷向下彎曲，然后將斷口焊接封死。

4上交的資料及成果

實訓報告

任務拓展

1、 抽真空有幾種方法?各自的應用場合是什么？

2、 低壓側抽真空的特點是什么？如何彌補低壓側抽真空的不足？

3、 敘述計量充注制冷劑的全過程。
